IT-EC7800系列可编程交/直流电源

IT-EC7800系列是一款可编程交/直流电源，融合先进碳化硅（SiC）技术与高功率密度设计，在2U机箱内提供高达6kVA的输出功率，3U机箱内更可达15kVA，兼顾紧凑体积与强大性能。
该系列内置高精度功率计和任意波形发生器，支持谐波模拟、复杂波形输出及丰富的数据分析功能，并配备直观的LCD触控屏，操作便捷。广泛适用于新能源、电力电子、科研院校等行业的研发验证、生产测试和质量控制场景。

产品型录
产品视频
应用资料
用户手册

产品具体型号检索

型号 电压 电流 功率 分辨率 精度 接口 尺寸: IT-EC7815-350-90

350 V

90 A

15 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

3U

询价; IT-EC7812-350-90

350 V

90 A

12 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

3U

询价; IT-EC7809-350-90

350 V

90 A

9 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

3U

询价; IT-EC7806-350-90

350 V

90 A

6 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

3U

询价; IT-EC7806-350-30

350 V

30 A

6 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

2U

询价; IT-EC7804-350-20U

350 V

20 A

4 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

2U

询价; IT-EC7802-350-10U

350 V

10 A

2 kVA

0.01V/0.01A

＜0.1%+0.1%FS /＜0.1%+0.2%FS

USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232

2U

询价

显示全部

*以上规格如有变动，恕不另行通知

产品特点

♦ 采用碳化硅(SiC)技术

♦ 高功率密度设计，3U可达15kVA，2U可达6kVA

♦ 电压规格：350VL-N

♦ 高达50次的谐波模拟和分析功能

♦ 输出频率：16-1000Hz，电压和频率输出变动率可调

♦ 内置单相或三相交流功率表

♦ 可实现AC/DC/AC+DC/DC+AC四种输出模式

♦ 可选择单相、三相等不同输出模式

♦ 可编程输出阻抗

♦ 触摸屏设计，简洁的UI界面

♦ 可模拟任意波形输出，支持CSV文件导入波形

♦ 内建丰富的波形数据库

♦ List模式模拟市电再现功能，实现瞬间电源中断仿真功能

♦ 可设置输出0- 360°起始/停止相位角

♦ 突波陷波Surge&Sag功能

♦ 自带Relay Ctrl 继电器控制输出功能，可实现待测物与源之间的电气隔离

♦ 内置USB/CAN/LAN/数字IO接口，选配GPIB/模拟量&RS232接口

♦ 支持CANopen、Modbus、LXI、SCPI等多种通讯协议

产品功能与优势

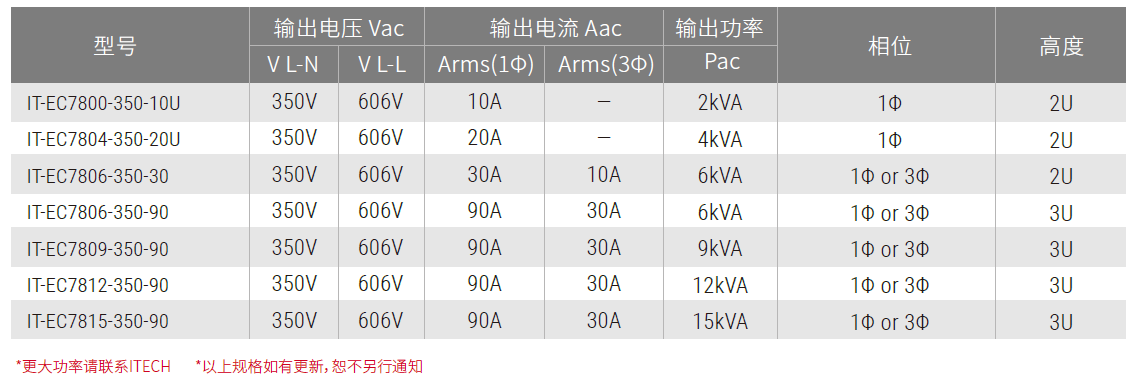

ITECH 大功率交流电源选型

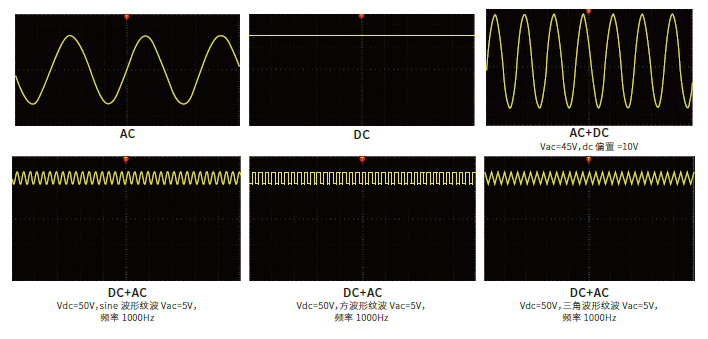

可实现AC、DC、AC+DC、DC+AC各个输出模式

IT-EC7800系列可以实现AC,DC,AC+DC,DC+AC四种输出模式，不但提供纯正的交/直流输出，还可以利用AC+DC和DC+AC输出模式实现“交流输出加直流偏置”以及“含纹波的直流输出波形”，为工程师提供更宽范围的测试应用。

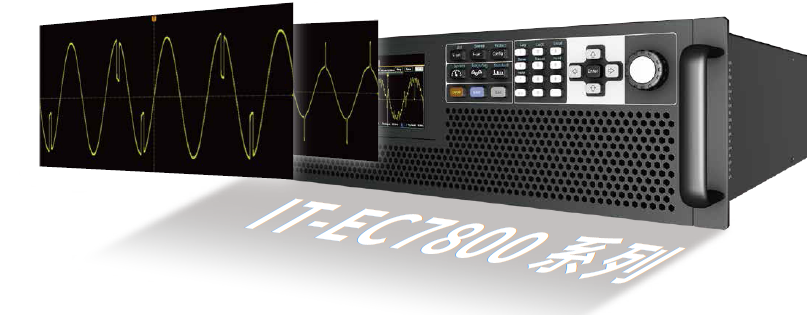

List模式

IT-EC7800 系列通过LIST/SWEEP/SURGE&SAG 模式，为用户提供简单易行的方式来实现输出参数逐步或连续的变化，输出电压的幅度、频率、相位、波形等参数也可以通过对仪器内的内部触发或外部触发的控制来输出，因此可以模拟各种电源瞬间断电、突波、缓升等特性。

突波陷波Surge&Sag功能

IT-EC7800系列提供突波/陷波的模拟功能，用户可以根据需求在输出正弦波的基础上加上突波/陷波来模拟电路系统中电压的异常波动，从而测试待测物在此种环境下的使用情况。

选件&配件

AC电源线（配件）

AC电源线（配件）
USB直连线（配件）

用于USB口通讯
IT-E9005（选件）

ITECH保固期服务至5年
IT-E9003（选件）

ITECH保固期服务至3年
AC电源线（选件）

AC电源线，5m
IT-E177（选件）

RS232/模拟量通讯卡
IT-E176（选件）

GPIB通讯卡
IT-E33620-OO（选件）

360A/2m/圆端子红黑测试线一对
IT-E32410(20)-OO（选件）

240A/1m(2m)/圆端子红黑测试线一...
IT-E31220-OO（选件）

120A/2m/圆端子红黑测试线一对
IT-E30615-OO（选件）

60A/1.5m/圆端子红黑测试线一对...
IT-E30312(20)-YY（选件）

30A/1.2m(2m)/Y端子红黑测试线一...
